Standaard verzetten

Hier vindt u een overzicht van draaipunttekeningen met standaard verzetten.

In onze webshop bieden we hengen en plaatduimen met 5 standaard verzetten (buiging) aan, recht (13mm), 25, 35, 45 en 60mm. Hieronder vindt u enkele mogelijkheden draaipunttekeningen met deze verzetten. Bij elke tekening vindt u een link naar onze dynamische draaipunttekening waar u aanpassingen kunt maken. Komt u er niet uit met een standaard verzet dan helpen wij u graag. We kunnen de hengen in bijna elk gewenste hoek en verzet buigen. Meer informatie hierover vindt u hier.

De hengen in de draaipunttekeningen zijn T hengen maar dit kunnen uiteraard ook staarthengen zijn.

Voorbeelden van standaard verzetten kozijnmontage.

Standaard heng recht (13mm), kozijnmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

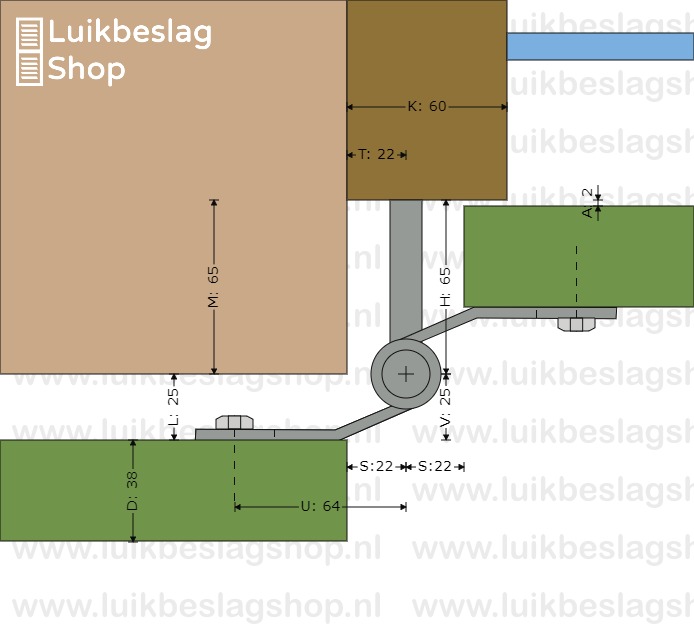

Standaard heng verzet 25mm, kozijnmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

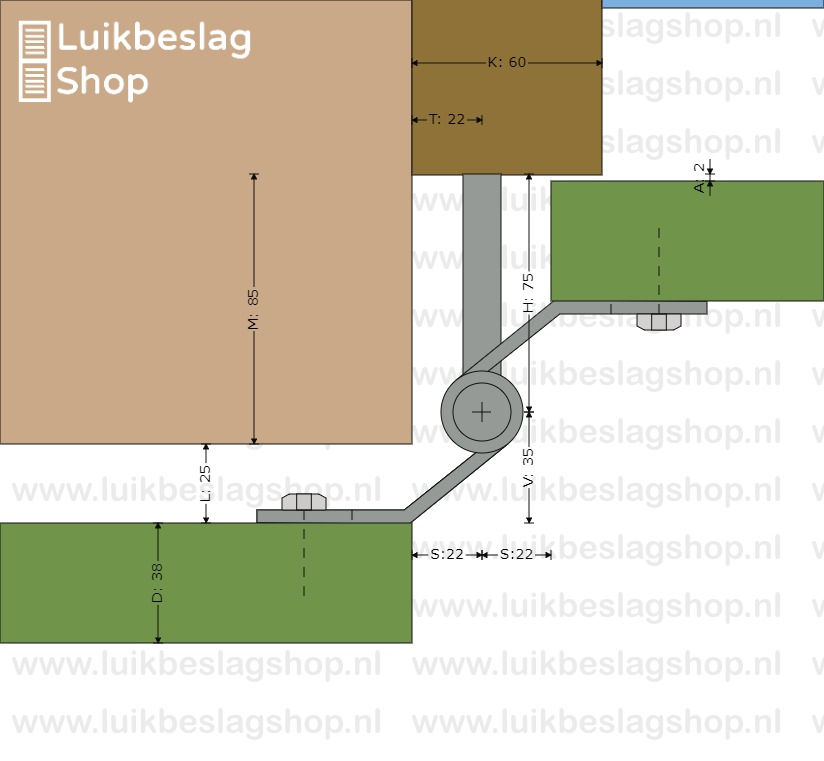

Standaard heng verzet 35mm, kozijnmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

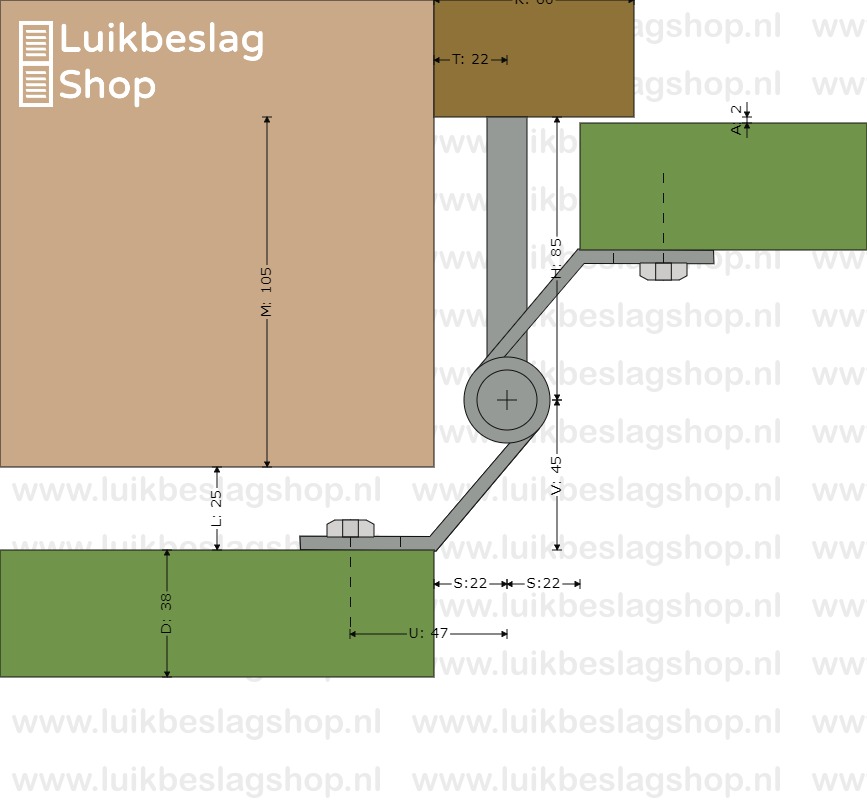

Standaard heng verzet 45mm, kozijnmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

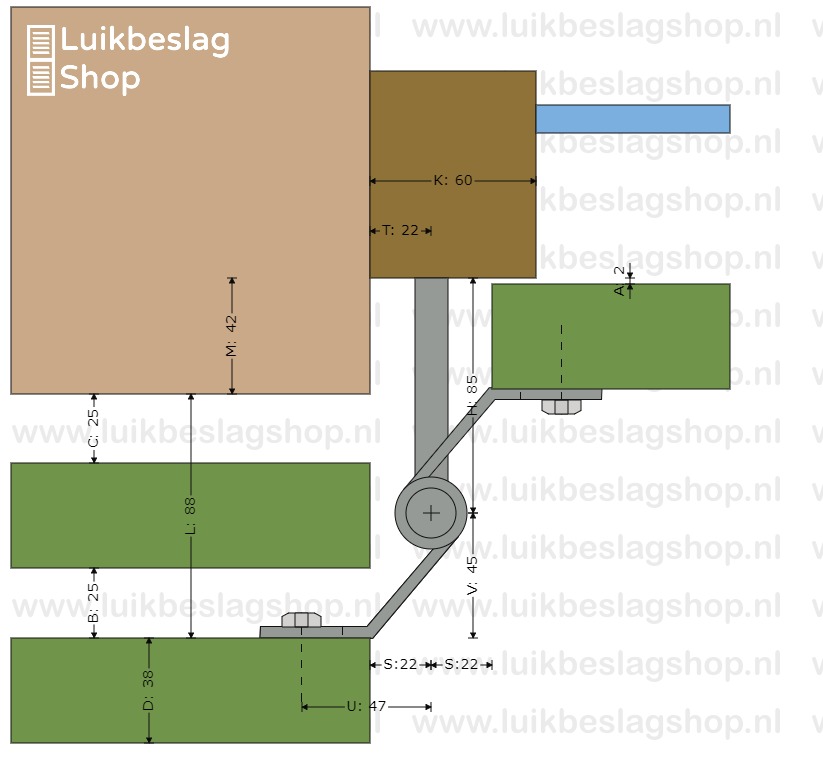

Standaard heng verzet 45mm, kozijnmontage vouw- of overlappend luik. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

Standaard heng verzet 60mm, kozijnmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening. Dit heng met een verzet van 60mm is momenteel alleen beschikbaar in de uitvoering traditioneel.


Voorbeelden van standaard verzetten muurmontage met een plaatduim.

Standaard plaatduim recht (13mm) met heng recht (13mm), muurmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

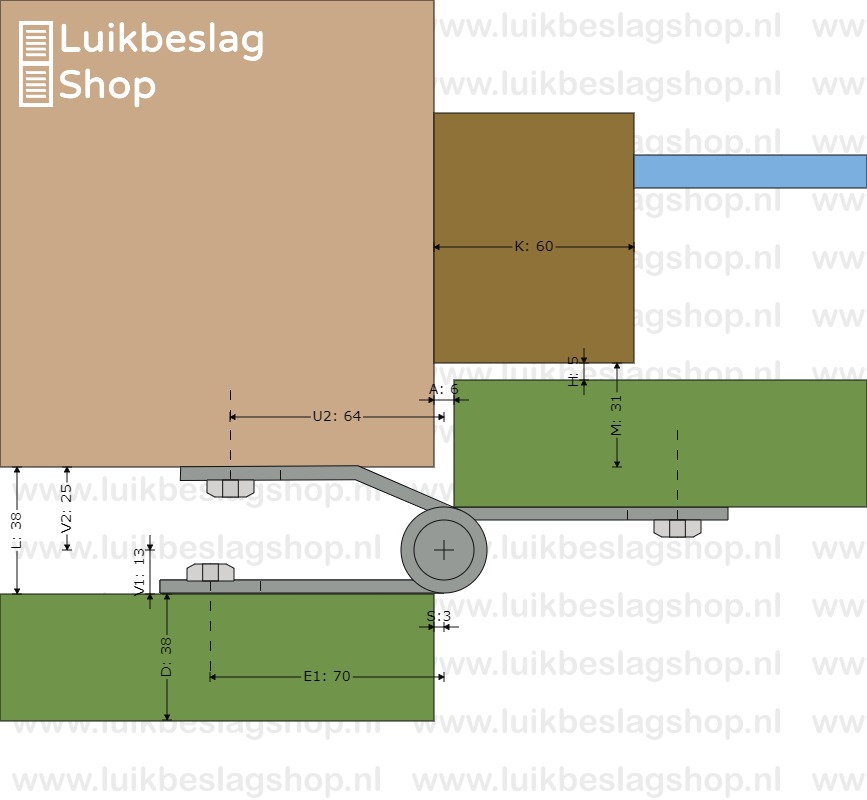

Standaard plaatduim verzet 25mm met heng recht (13mm), muurmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

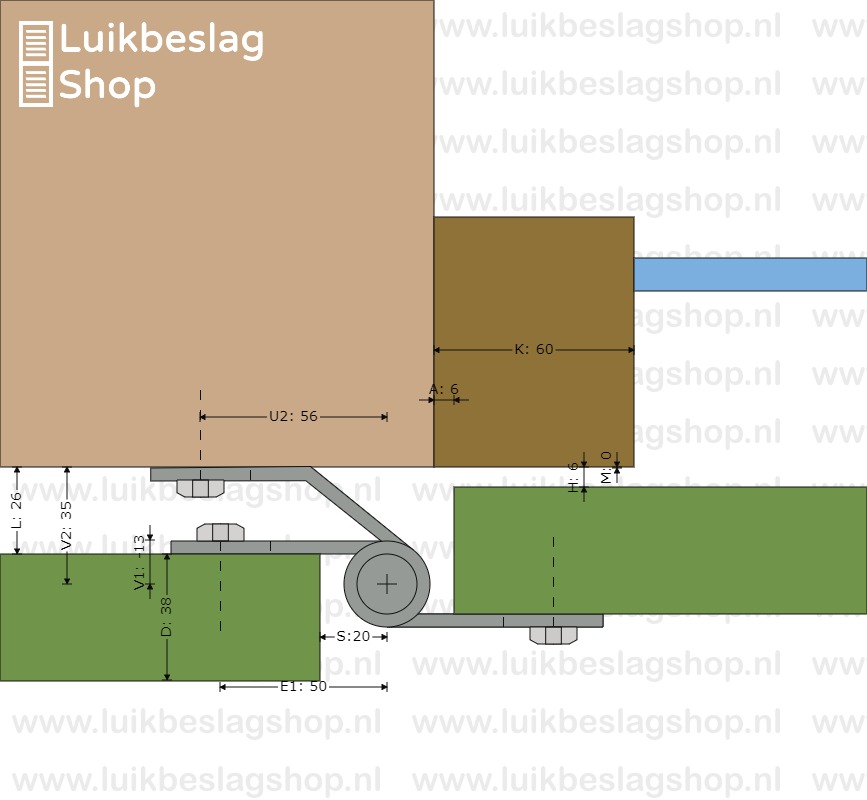

Standaard plaatduim verzet 35mm met heng recht (13mm), muurmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

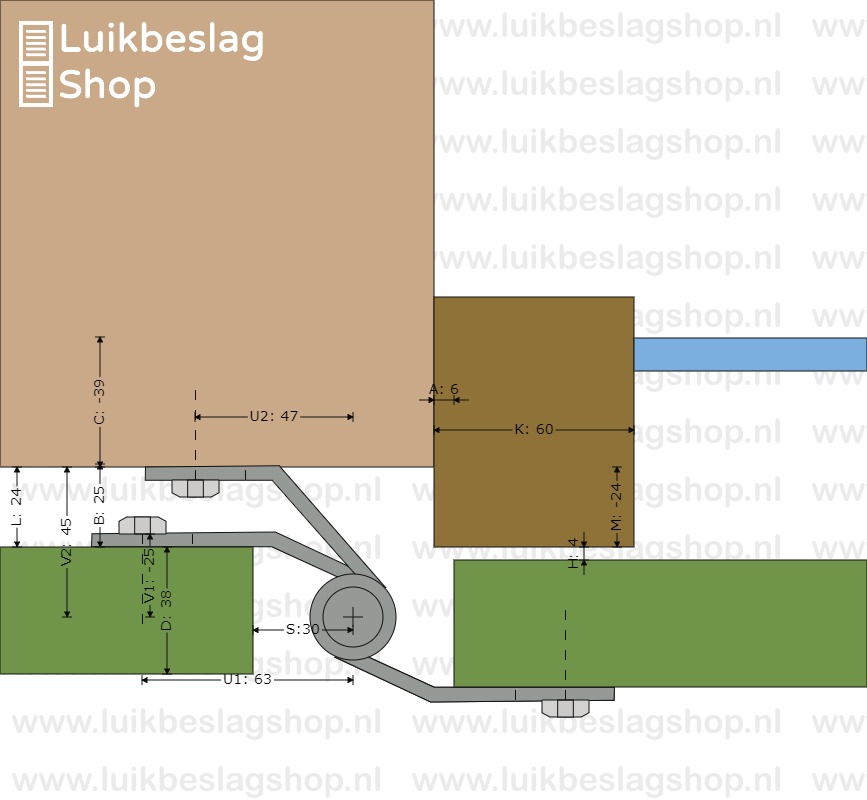

Standaard plaatduim verzet 45mm, heng met verzet 25mm, muurmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

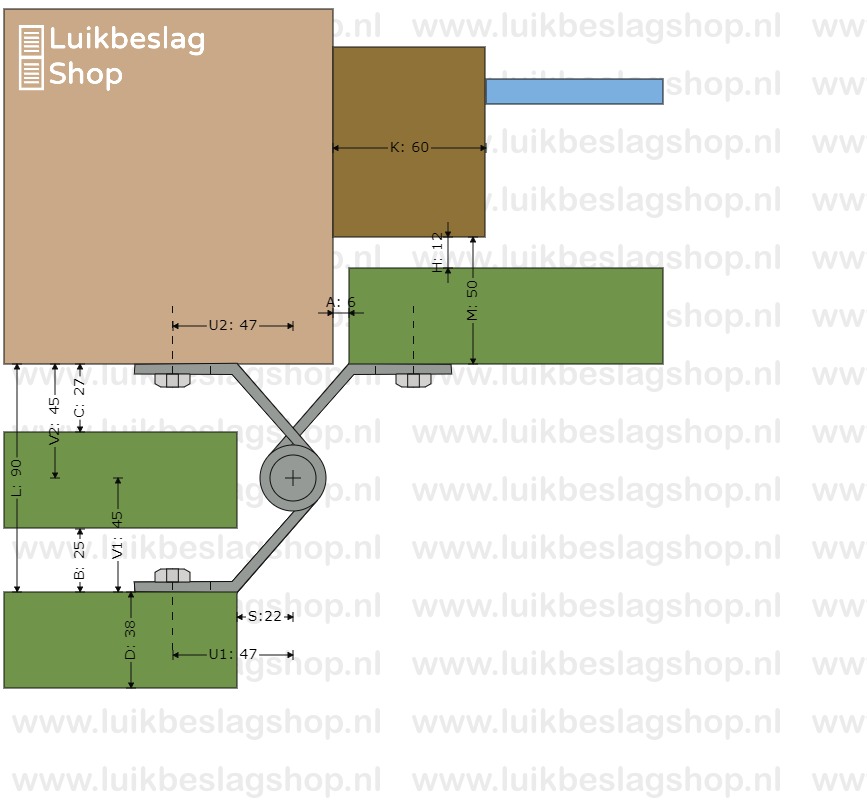

Standaard verzet 45mm, muurmontage plaatduim vouw- of overlappend luik, muurmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening.

Standaard plaatduim verzet 60mm, heng met verzet 45mm, muurmontage. Heeft u andere maten, bijvoorbeeld de luikdikte? Hier kunt u de maten aanpassen in de draaipunttekening. De plaatduim met een verzet van 60mm is momenteel alleen beschikbaar in de uitvoering traditioneel.
